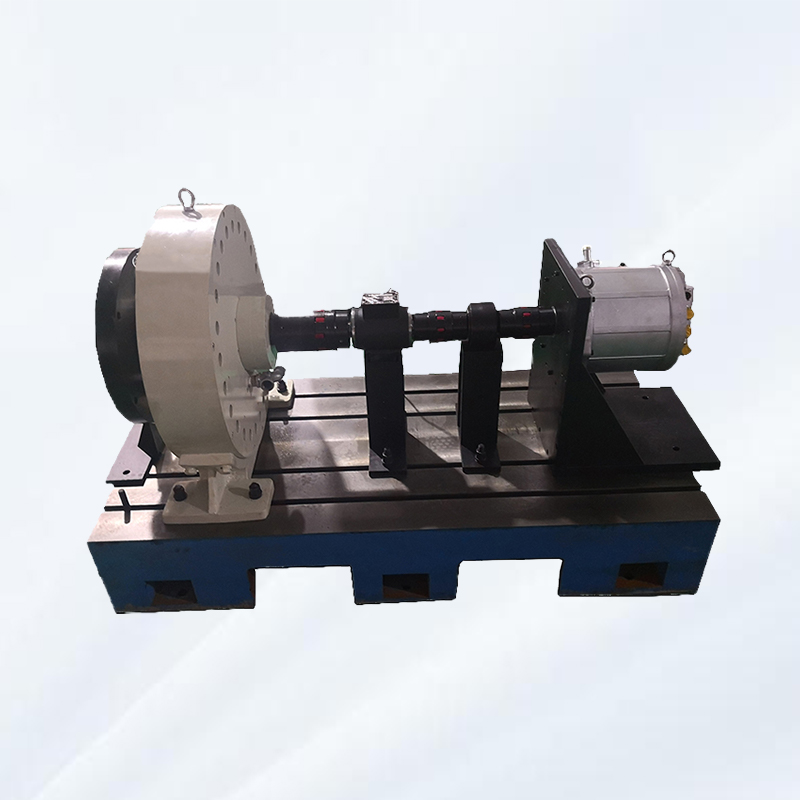

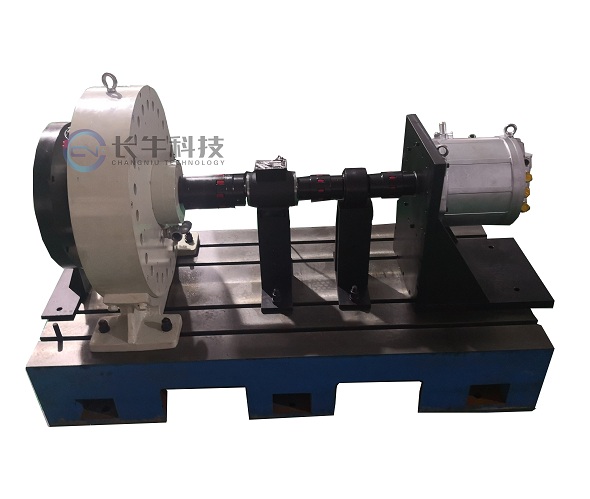

高速電渦流測功機產品介紹：

　　高速電渦流測功機適用場合：高速電渦流測功機適用于高轉速的動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如壓縮機電機、新能源汽車電機、空壓機電機等等。

　　電渦流測功機原理：電渦流測功機由感應子(轉子)、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成，感應子主要由旅轉部分和擺動部分(電樞和勵磁線圈)組成。轉子軸上的感應子形狀猶如齒輪，與轉子同軸裝有一個直流勵磁線圈。當勵磁線圈組通以直流電流時，其周圍便有磁場存在，那么圍繞勵磁組就產生一閉合磁通。很明顯，位于繞組左側的感應子具有一個極性，右側具有相反的極性。

　　旋轉時，由于磁密值的周期性變化而產生渦流，此渦流產生的磁場同產生它的磁場相互作用，從而產生與被試機反向的制動力矩，使電樞擺動，通過電樞上的力臂，將制動力傳給測量裝置。 轉速測量采用非接觸式磁電轉速傳感器和裝于主軸的60齒牙盤，將轉速信號轉換成電信號輸出。

　　測功機功率計算P=扭矩*轉速/9550(Kw)式中扭矩——(Nm)n轉速——(rpm/min)。

　　高速電渦流測功機特點:

　　1、結構簡單、運行穩定、價格低廉、使用維護方便

　　2、采用水冷卻，噪音低、振動小;

　　3、輸入轉速范圍寬，可用于變頻調速等不同電動機及動力機械的型式試驗

　　4、控制器采用單相交流電源，控制功率小;

　　5、該裝置還能作制動器用，制動力矩大。

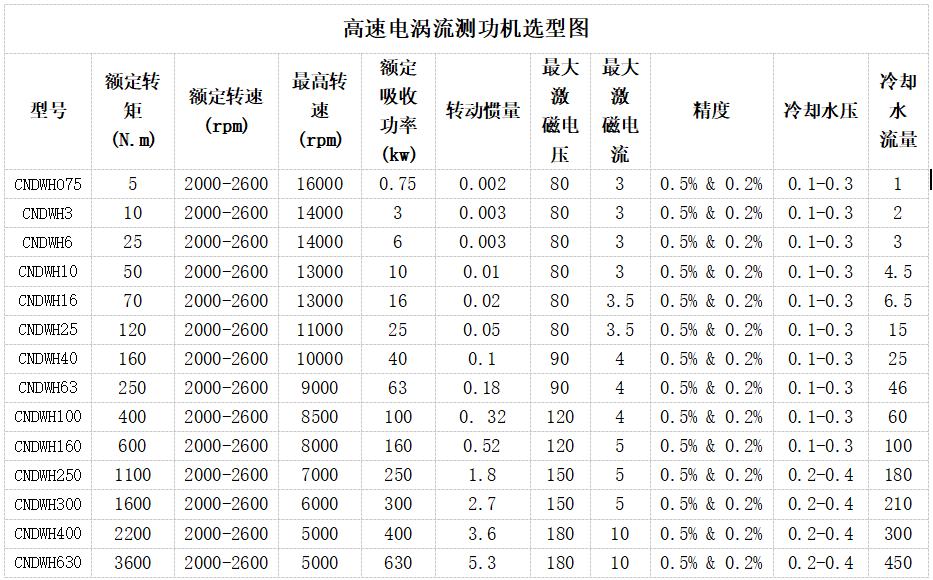

　　高速電渦流測功機選型圖
