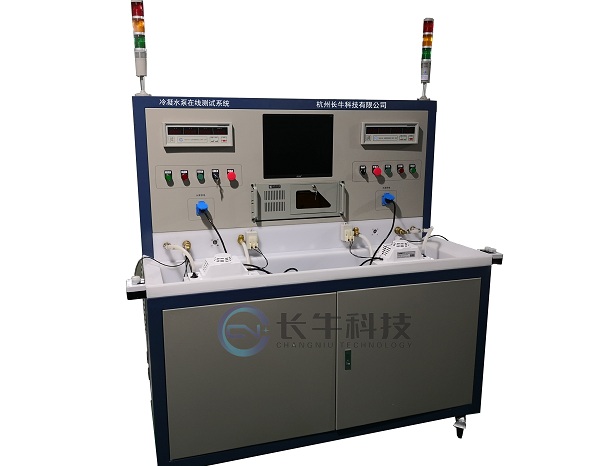

冷凝水泵測試系統由流量轉速測量儀，壓力揚程測量儀、電參數測量儀、流量壓力傳感器、相關管路、試驗容器及相關配套儀器等組成。水泵測試系統是測試水泵性能的專用測試設備，系統采用了高精度的流量傳感器和高精度的壓力變送器及電參數，可滿足各種型號、各種不同等級水泵的流量，揚程，電壓、電流、輸入功率、效率等進行精確測量的要求。系統測試精度高、重復性好、運行穩定性強、并行效率高、使用壽命長、工作簡便。

　　測試項目：

　　性能測試、汽蝕性能測試、耐久測試、流量、轉速、電流、功率、壓力(揚程)、效率、溫升等。

　　適用對象：

　　潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、汽車噴油泵、汽車洗滌器、汽車用冷卻水泵、機動噴霧機、魚缸泵、高壓清洗機、洗衣機(洗碗機)等。

　　技術指標：

　　該系統指標符合GB/T3216-2005《離心泵、混流泵、軸流泵和旋渦泵試驗方法》和GB/T12785-2014《潛水電泵試驗方法》。

　　測試精度：

　　流量±0.5%、壓力±0.2%、轉速±0.2%、

　　電壓±0.5級、電流±0.5級、功率±0.5級、溫度±1℃

　　開式試驗裝置：

　　1、主要對潛水電泵進行出廠試驗和型式試驗。

　　2、水泵測試系統采用開式結構的標準試驗裝置，試驗回路保證通過測量截面的液流具有軸對稱的速度分布，等靜壓分布和無裝置引起的旋渦。

　　3、開式水池位于地面上或地面下，水池深度與容積應滿足流量水泵試驗時不發生旋渦。

　　4、管路測量回路由測量管路、取壓裝置、流量傳感器、調節閥、快速接頭等組成。

　　5、泵揚程測量共用一套測量回路，指針式壓力表同時顯示，泵出口與測量管路的連接采用快速接頭。

　　閉式試驗裝置：

　　1、主要對各種離心泵、混流泵、軸流泵、旋渦泵的出廠試驗、型式試驗、汽蝕試驗。

　　2、采用閉式結構的標準試驗裝置，試驗回路保證通過測量截面的液流具有軸對稱的速度分布，等靜壓分布和無裝置引起的旋渦。

　　3、閉式試驗裝置位于地面上，由汽蝕筒、穩流筒、油氣分離、勻壓室、管路系統、真空表、真空泵、閥門(或電動閥門)等組成。
