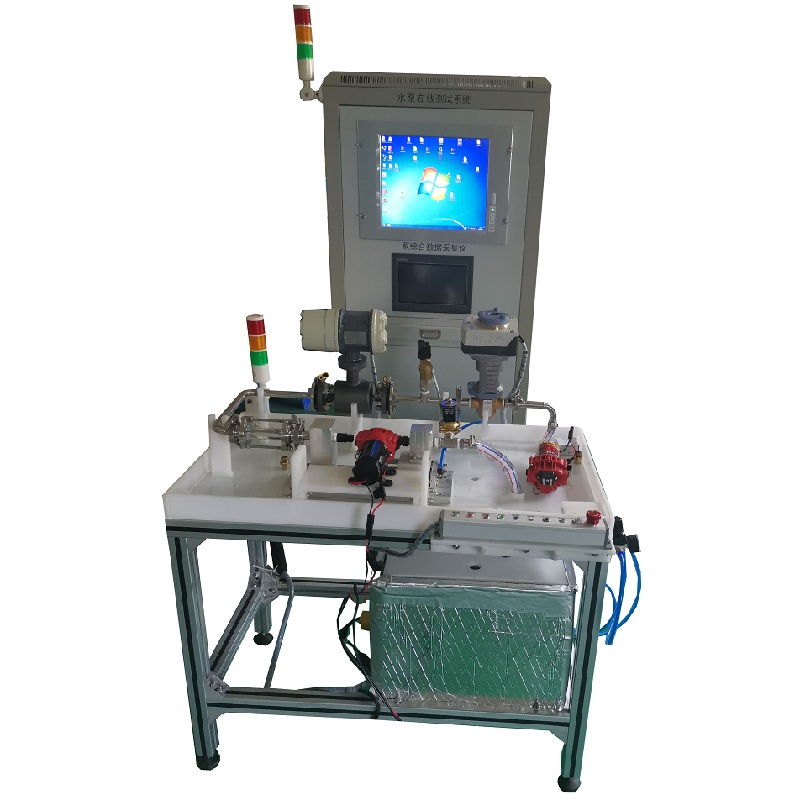

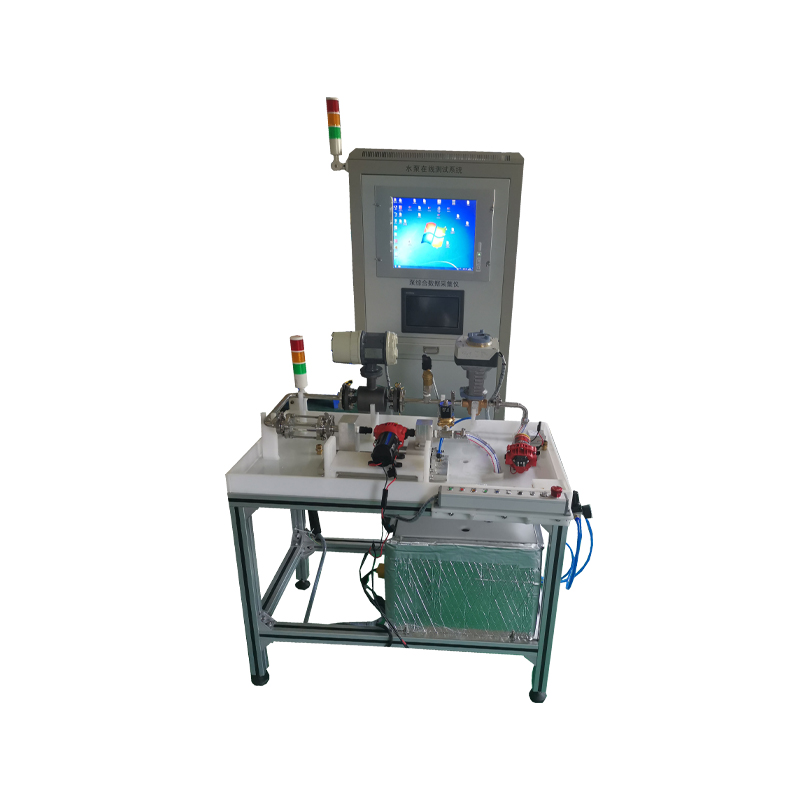

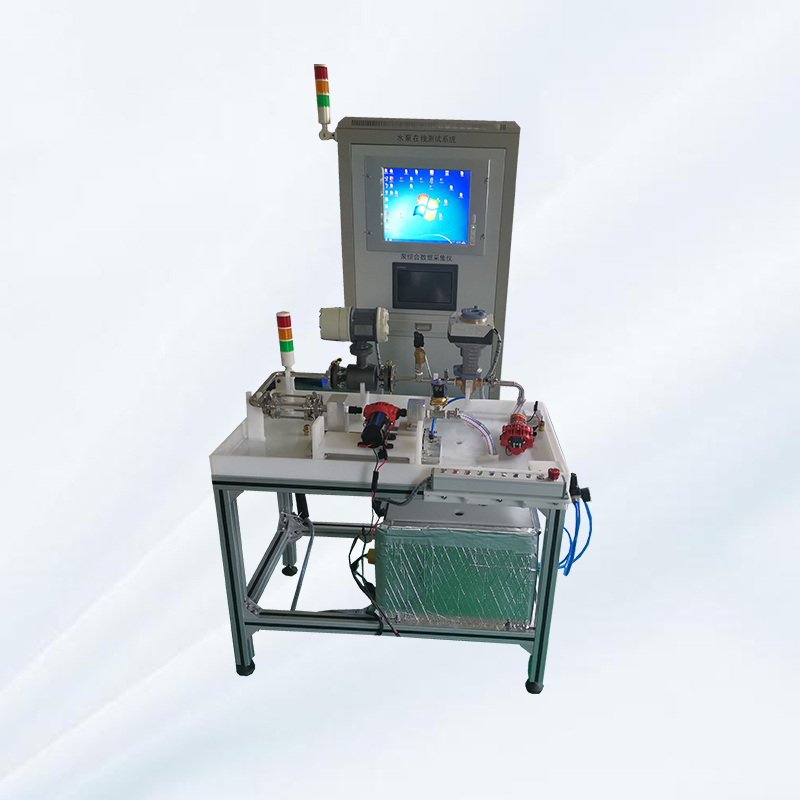

水泵在線測試系統，由流量轉速測量儀，壓力揚程測量儀、電參數測量儀、帶電繞組溫升測試儀、流量壓力傳感器、相關管路，試驗容器及相關配套儀器等組成。水泵在線測試系統是測試水泵性能的專用測試設備，系統采用了高精度的流量傳感器和高精度的壓力變送器及電參數，可滿足各種型號、各種不同等級水泵的流量，揚程，電壓、電流、輸入功率、效率等進行精確測量的要求。系統測試精度高、重復性好、運行穩定性強、并行效率高、使用壽命長、工作簡便。

　　一、測試項目：

　　流量、壓力(揚程)、轉速、電壓、電流、功率、效率、溫升等。

　　二、測試功能：

　　空載試驗、負載/性能試驗、氣蝕試驗、溫升試驗、堵轉試驗、噪聲試驗、振動試驗、泄露試驗

　　三、應用：

　　潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、混流泵、軸流泵、旋渦泵、汽車洗滌泵、汽車循環泵、汽車冷卻泵等

　　四、軟件介紹

　　1.測試方法：

　　•電測法測量機組效率

　　•實測法測量水泵效率

　　•從電機曲線中計算效率

　　2.豐富的參數設置功能：

　　1)產品設計參數：包括設計點流量、設計點揚程、設計點效率、大流量點流量、大流量點揚程、大流量點效率、小流量點流量、小流量點揚程、小流量點效率、理想點流量、容積泵全壓力、額定轉速、速度傳動比、汽濁余量參數的設置。

　　2)狀態參數設置：包括進口管徑、出口管徑、進口表位差、出口表位差、大氣壓、室溫、泵級數，采樣次數參數的設置。

　　3)測試方法設置：

　　•流量傳感器選擇：(電磁流量計、渦流流量計、孔板差壓機)，量程范圍，渦輪系數，孔板系數。

　　•壓力傳感器選擇：(差壓式壓力表為正負表、差壓式傳感器、出口壓傳感器、出口壓力表為正負表、差壓表為正負表)，進口壓量程，出口壓量程。

　　•功率測試方法：(電測法、轉矩法)，(單相電機、三相電機)，電流倍率，電機曲線，傳感器標定溫度。

　　•轉速測試方法：(自動測量、人工測量)

　　3.人性化的測試操作界面：包括參數屏顯、停止、采樣、插入采樣、重采樣、刪除、計算、數據返顯、計算電機功率、數據處理等按鍵功能。

　　4.數據處理界面：基本信息設置包括制造單位、報告編號、試驗時間、水泵型號、水泵編號、室溫、水溫、大氣壓、表位差、進口管徑、出口管徑、壓力量程、電流倍率、額定功率、額定轉速、流量計系數等。

　　5.試驗臺誤差分析功能：包括平均值、百分誤差(%)、隨機誤差(%)、系統誤差(%)及總誤差(%)。

　　6.進入“曲線擬合”功能

　　•曲線類型：性能曲線、汽濁曲線、兩條曲線。

　　•判別類型：十字線判別、不判別等。

　　•等級：(一級、二級、自定義、B級、C級)。

　　•數據打開、導入要擬合的數據。

　　•打開數據文件，可分別按產品編號、產品型號、測試日期查詢。

　　7.對導出的數據進行曲線擬合，繪制水泵性能曲線(H-Q、H-Q、P-Q)或汽蝕曲線(NASH-Q)。

　　8.打印曲線報告、精度分析報告、打印英文曲線。

　　9.繪制電流曲線及比對圖形。
