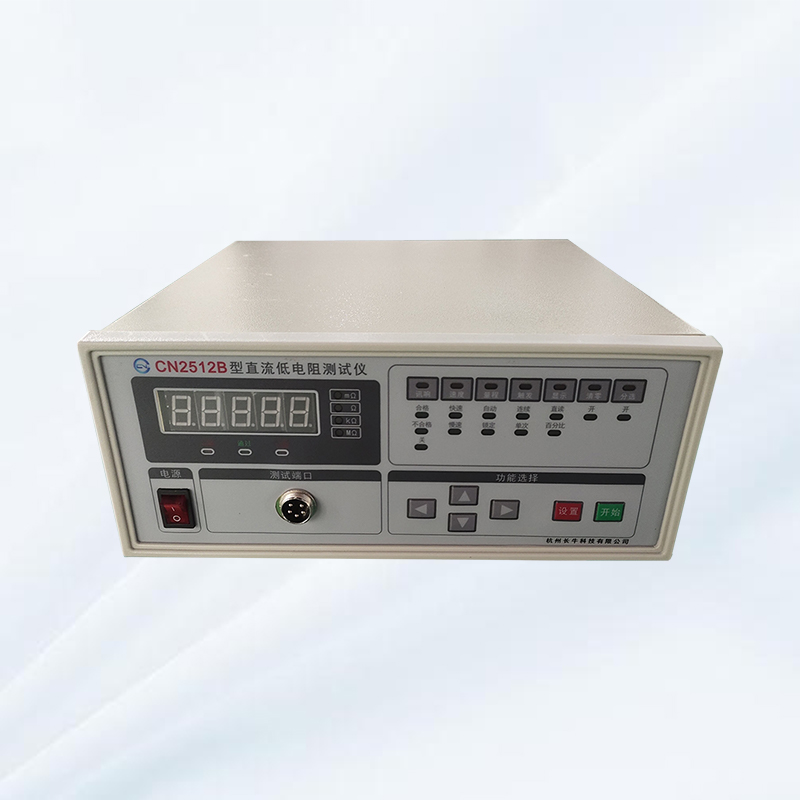

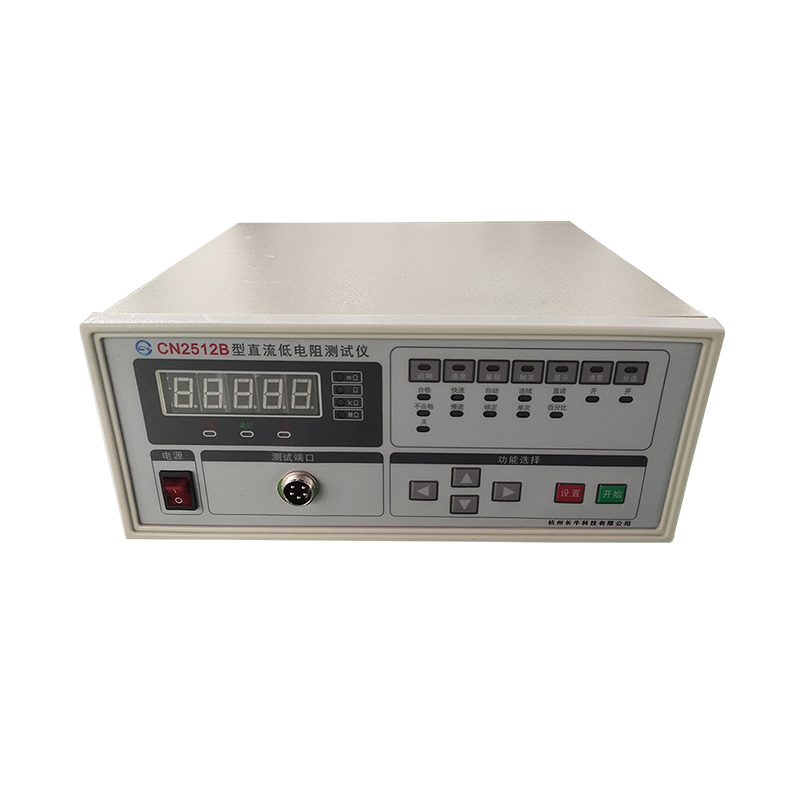

CN251X系列智能型直流低電阻測試儀是針對變壓器、電機、開關、繼電器、接插件等各類直流電阻進行測試的儀器。

　　該儀器具有測量范圍廣，精度高，速度快的優點。而儀器采用了高精度恒流流經被測件和五端測量有效地扣除了引線誤差，適合用戶作高精度測量;同時儀器增加了分選功能，用戶可直接設置電阻上下限值或百分比誤差進行分選，極大地提高了同類產品的測試速度。

　　主要性能及技術指標

　　1、顯示：以五位數字顯示阻值，首位大于4時只顯示四位;

　　以四位數字加一符號位顯示百分比，范圍為±0.01%～±9999%。

　　2、測量范圍：2511：10uΩ～20.000KΩ;

　　2512：10uΩ～2.0000MΩ;

　　顯示：超量程顯示：UUUUU。

　　3、測試速度： 慢速(6次/秒)、快速(10次秒)。

　　4、檔位選擇： 自動或手動。

　　5、電 源： 50/60Hz AC220V±5%。

　　6、操作環境： 溫度：0℃～40℃，RH≤80%。

　　7、遠控接口： 可選配。

　　8、通訊接口： 可選配。

　　9、外 形： 270mm*110mm*300mm(寬*高*深)。

　　10、重 量：約4 kg。

　　11、遠控分選輸出：下超(LOW)、合格(PASS)、上超(HIGH)，均為低電平有效。

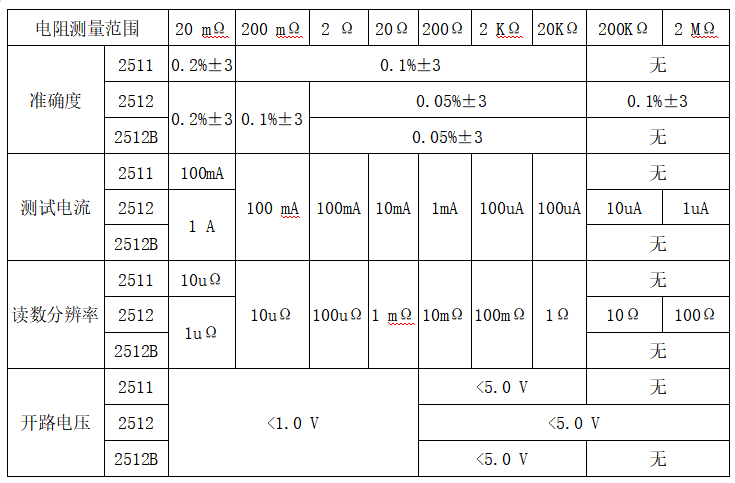

　　12、電阻測量范圍，測量精度，顯示分辨率及測試電流如下表所示：

　　使用方法及注意事項

　　開機預熱15分鐘后，連接測試夾具，將測試夾具短路清零后開始測量。若在測量小電阻時應將測試夾具夾在一短路銅片上進行清零，而不能直接短接路測試夾具，且測試夾具必須在同一側，短路片最好用10*5*3紫銅片或其它導電良好的材料，兩夾具頭在短路片上應盡量靠近。正常測量時，也不要將夾具任意翻動。

　　在對單個被測物進行測量時，等待儀器自動跳檔，當選到合適檔位后讀取數據。對同一種被測物進行測量，測第一個產品，待數據穩定后將量程鎖定，下次測量時儀器就固定在該量程進行測量，這樣能提高測量速度及儀器使用壽命。
